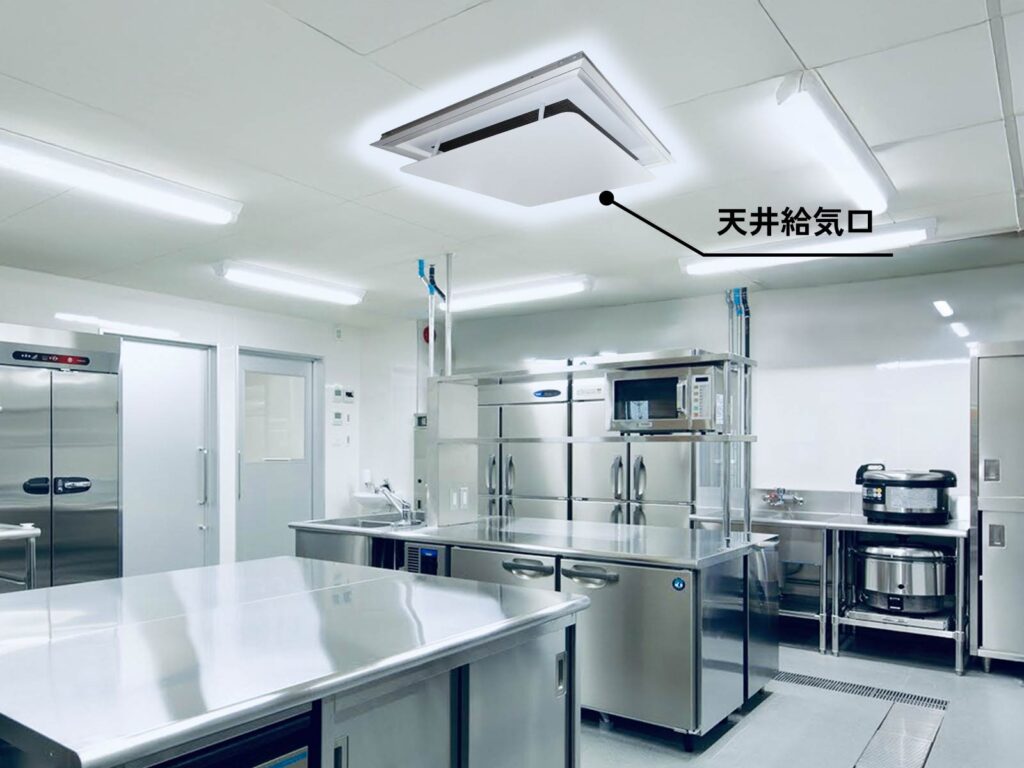

設置例




選ばれる理由

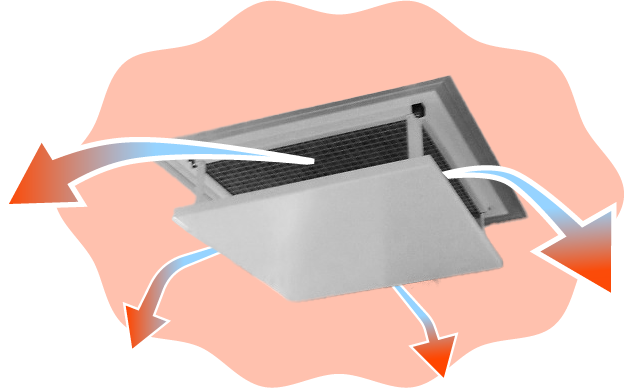

ミキシング構造で底冷え防止

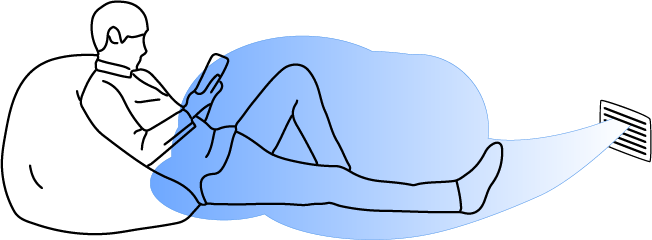

クリエの給気口は天井付近の暖気と外気を混ぜて(ミキシング)通気し、人に向かうことなく穏やかに給気されるため、足元が冷えません。
優れた施工性と汎用性

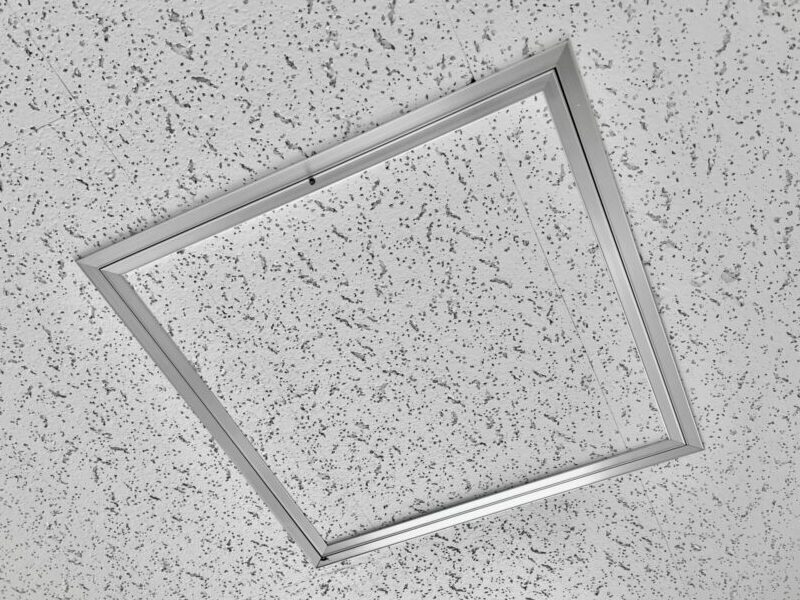

既存の点検口やダクトを活かした設置が可能。また、天井裏に直接外気を取り込むことで工事費と作業費の削減にも繋がります。


通過風量によって選べるバリエーション
通過風量400㎥/h~3,500㎥/hまで対応可能。通過風量の小さなものは複数個設置・通過風量の大きいものは排気量の多い厨房へ、など柔軟に対応できます。
※通過風量の大きい給気口は局所冷却を招きますので、分散して設置してください。

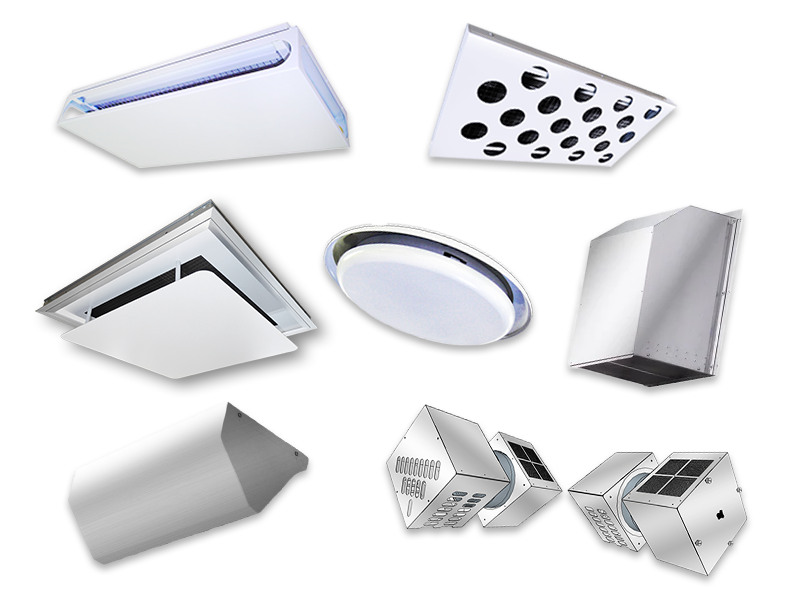

製品ラインナップ
点検枠付給気口

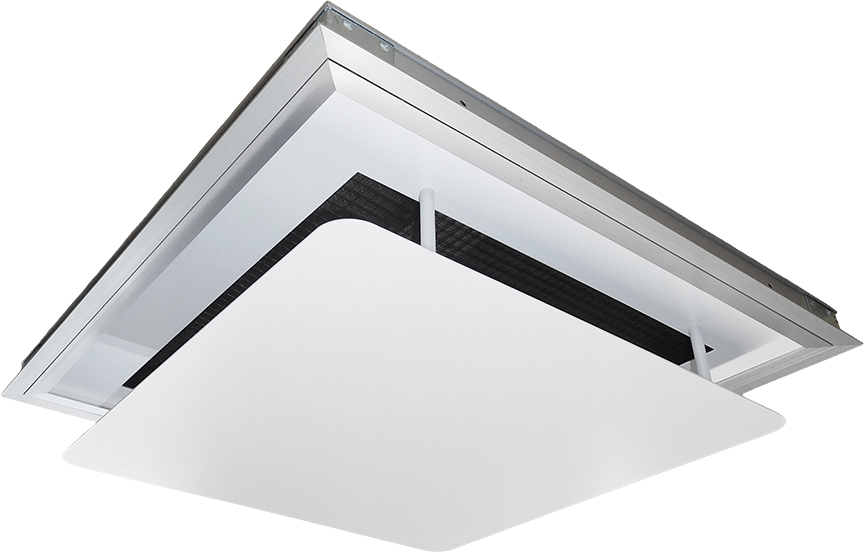

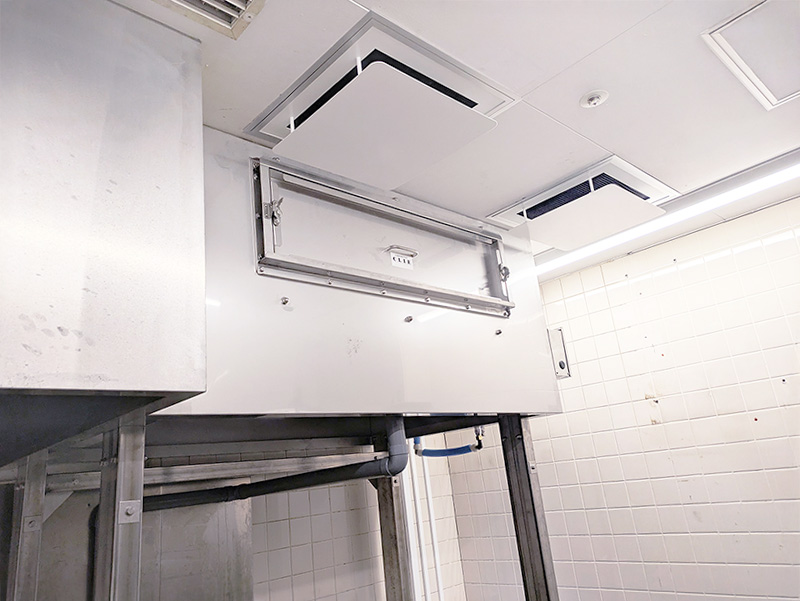

T-45
点検枠付属の給気口。
80℃開口しますので点検口としても利用できます。
| 開口寸法 | 456×456mm |
| 処理風量 (40Pa時) | 1,000㎥/h |
| 外形寸法 | 465×465mmー96(66)H |
| 材質 | SPCC |

T-60
点検枠付属の給気口。
80℃開口しますので点検口としても利用できます。
| 開口寸法 | 606×606mm |
| 処理風量 (40Pa時) | 1,400㎥/h |
| 外形寸法 | 615×615mmー96(66)H |
| 材質 | SPCC |
室内給気口

T-55
業務用冷蔵庫・冷凍庫の真上専用の給気口。
冷蔵庫の熱や油汚れを防ぎます。
| 開口寸法 | 440×200mm またはφ200×2ヶ |
| 処理風量 (40Pa時) | 900㎥/h |
| 外形寸法 | 500×280mmー45H |
| 材質 | SPCC |
| カラー | 白・黒 |

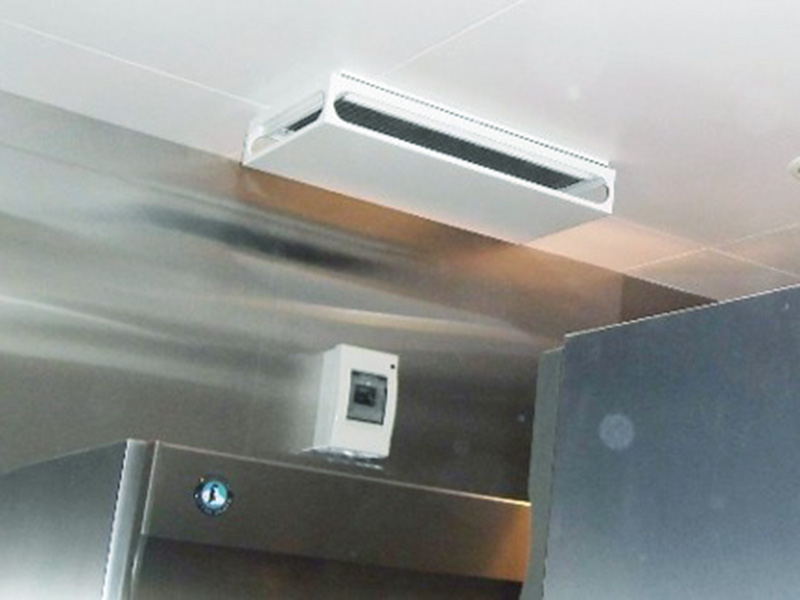

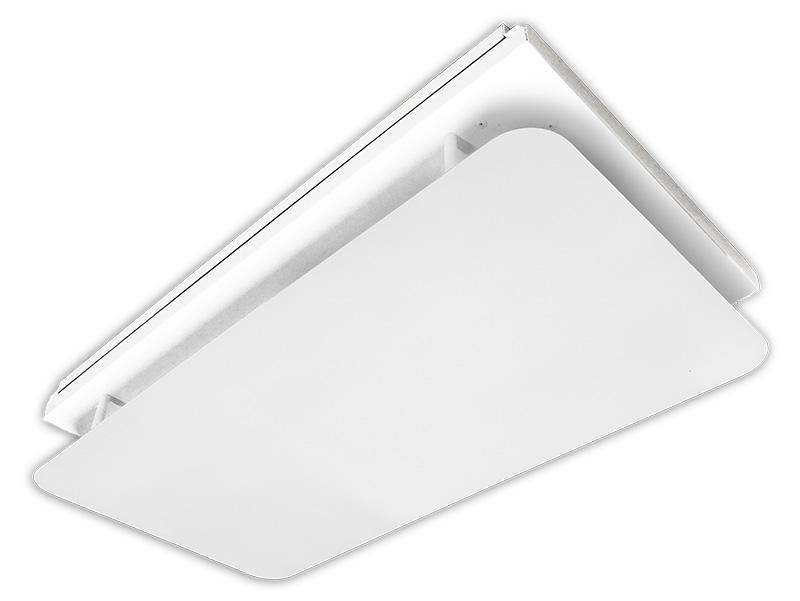

T-57
排気量の大きい厨房などで活躍する給気口。
壁沿いに穏やかな給気を行います。
| 開口寸法 | 440×200mm またはφ200×2ヶ |
| 処理風量 (40Pa時) | 900㎥/h |
| 外形寸法 | 550×280mmー95H |
| 材質 | SPCC |
| カラー | 白・黒 |

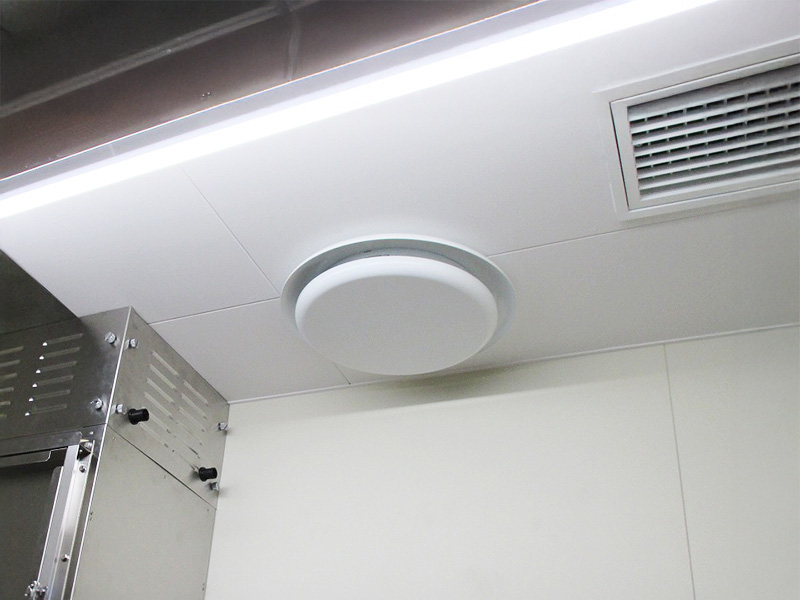

TM-58
丸型フォルムの給気口。
処理風量が小さいため、複数個設置にもおすすめです。
| 開口寸法 | φ200 |
| 処理風量 (40Pa時) | 400㎥/h |
| 外形寸法 | φ400ー65H |
| 材質 | SPCC |
| カラー | 白・黒 |
給気フード/軒下給気口

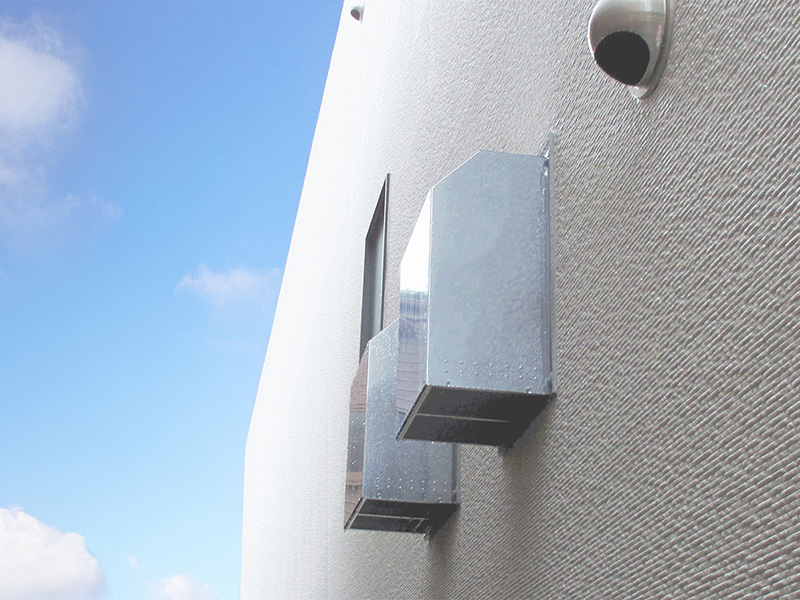

TO-15

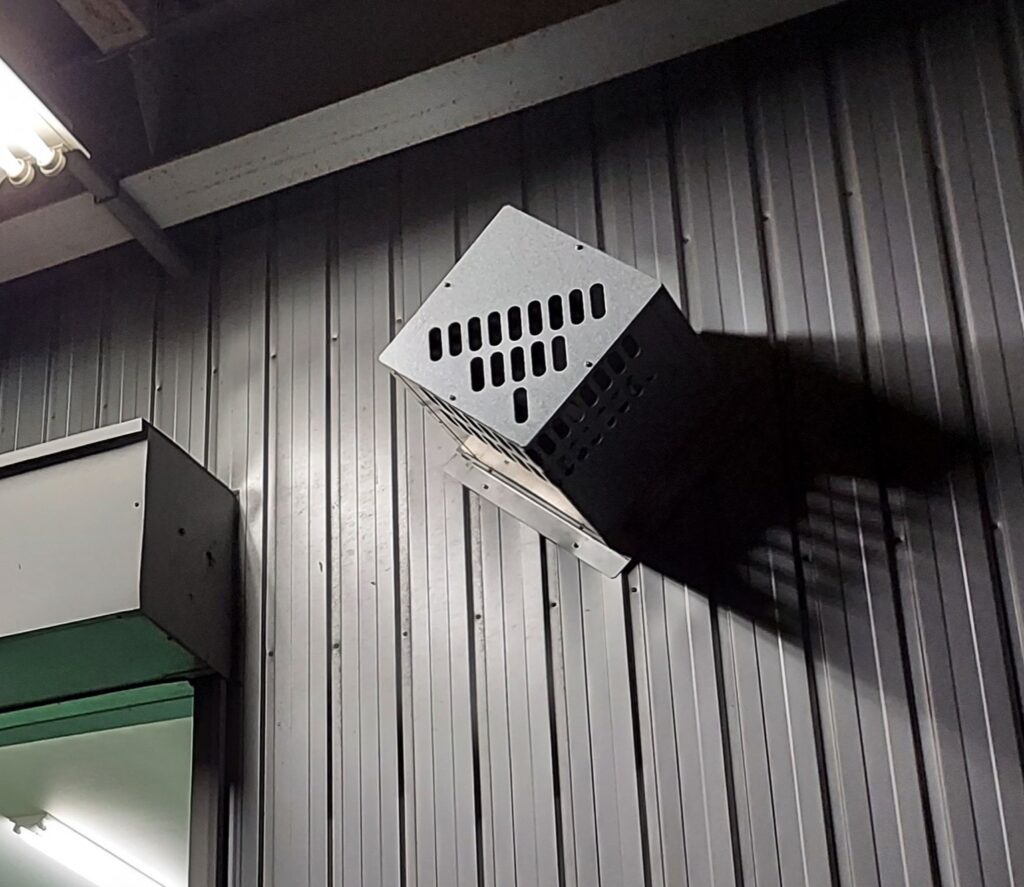

外気を天井裏に取り込む給気フード。
オールステンレスで錆、劣化を防ぎます。
| 開口寸法 | 340×300mm |
| 処理風量 (40Pa時) | 1,500㎥/h |
| 外形寸法 ()は本体寸法 | 460(380)×580(530)mmー250H |
| 材質 | SUS304 |

TO-35
外気を天井裏に取り込む給気フード。
オールステンレスで錆、劣化を防ぎます。
| 開口寸法 | 840×300mm |
| 処理風量 (40Pa時) | 3,500㎥/h |
| 外形寸法 ()は本体寸法 | 960(880)×580(530)mmー250H |
| 材質 | SUS304 |

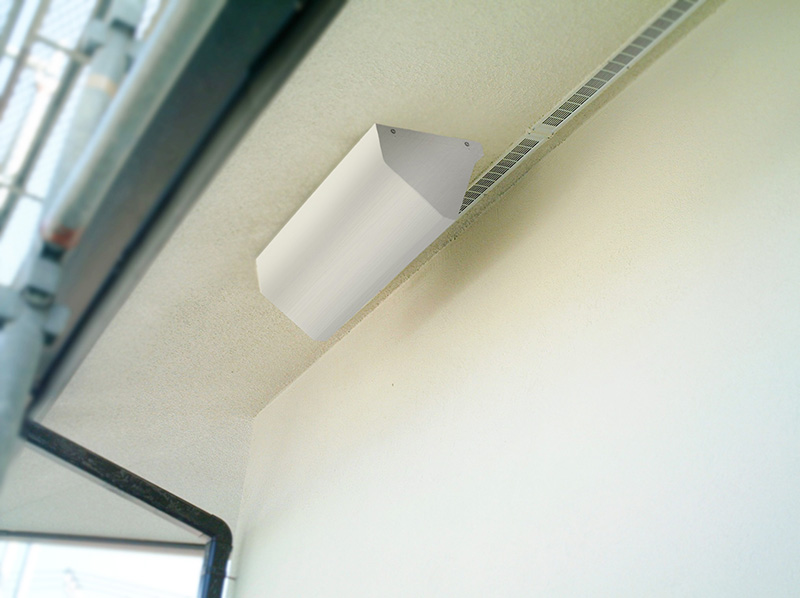

TN-90
外気を軒下から天井裏に取り込む給気口。
オールステンレスで錆、劣化を防ぎます。
| 開口寸法 | φ200×2ヶ |
| 処理風量 (40Pa時) | 900㎥/h |
| 外形寸法 ()は本体寸法 | 500×270mmー190H |
| 材質 | SUS304 |
空気の取り込みに影響が考えられる場所(例:エアコンの室外機、トイレ等からの排気口等) 付近への設置は なるべく避けてください。
給気フード【寒冷地仕様】

TO-15E2
サーモスタットを用いた寒冷地仕様。
サーモ異常昇温が続く場合には自動停止機能が働きます。
| 開口寸法 | 340×300mm |
| 処理風量 (40Pa時) | 1,500㎥/h |
| 外形寸法 ()は本体寸法 | 460(380)×580(530)mmー250H |
| 材質 | SUS304 |
| 消費電力 | φ1,200、2kw |

TO-35E2
サーモスタットを用いた寒冷地仕様。
サーモ異常昇温が続く場合には自動停止機能が働きます。
| 開口寸法 | 840×300mm |
| 処理風量 (40Pa時) | 3,500㎥/h |
| 外形寸法 ()は本体寸法 | 960(880)×580(530)mmー250H |
| 材質 | SUS304 |
| 消費電力 | φ1,200、2kw |

TO-35E4
サーモスタットを用いた寒冷地仕様。
サーモ異常昇温が続く場合には自動停止機能が働きます。
| 開口寸法 | 840×300mm |
| 処理風量 (40Pa時) | 3,500㎥/h |
| 外形寸法 ()は本体寸法 | 960(880)×580(530)mmー250H |
| 材質 | SUS304 |
| 消費電力 | φ1,200、4kw |

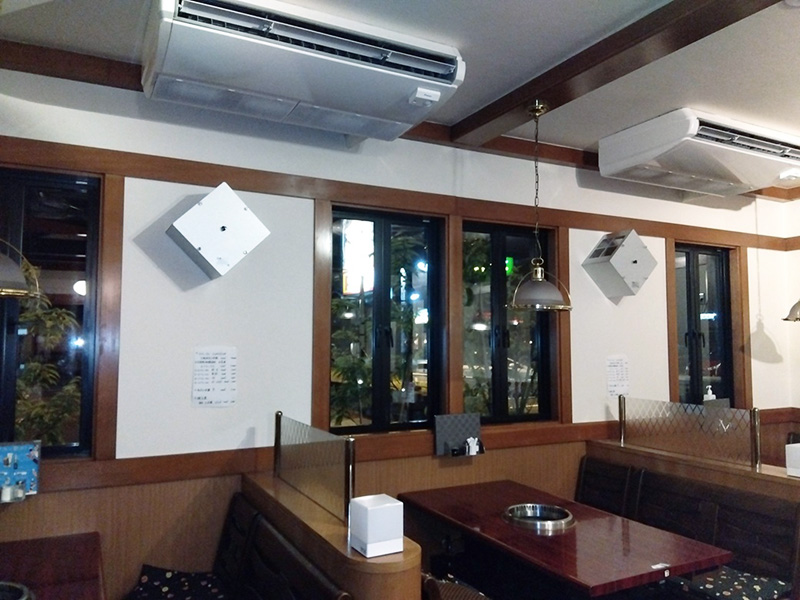

室内外一体型給気口

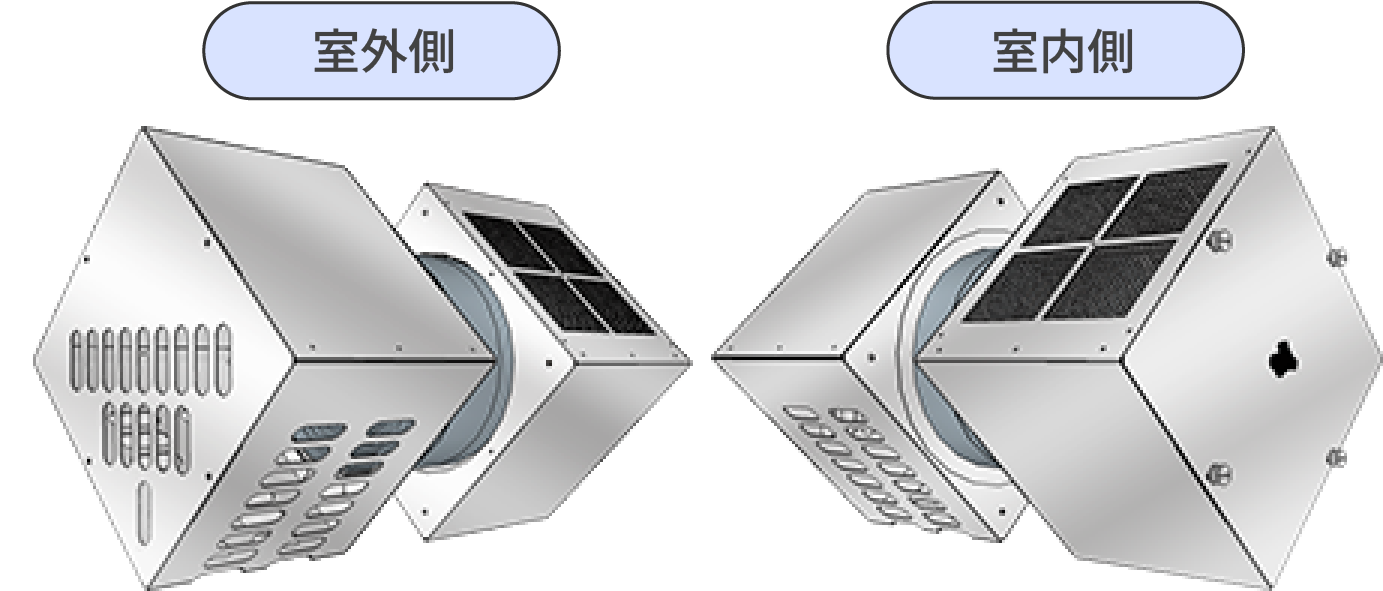

Q-32
外気を直接室内へ取り込む給気口。
フィルター付きで汚れやにおいも安心。
| 開口寸法 | φ260 |
| 処理風量 (40Pa時) | 1,000㎥/h |
| 外形寸法 | 320×320mmー250H ※室内外ともに同サイズ |
| 材質 | 室内側:ガルバ鋼板 室外側:SUS304 |

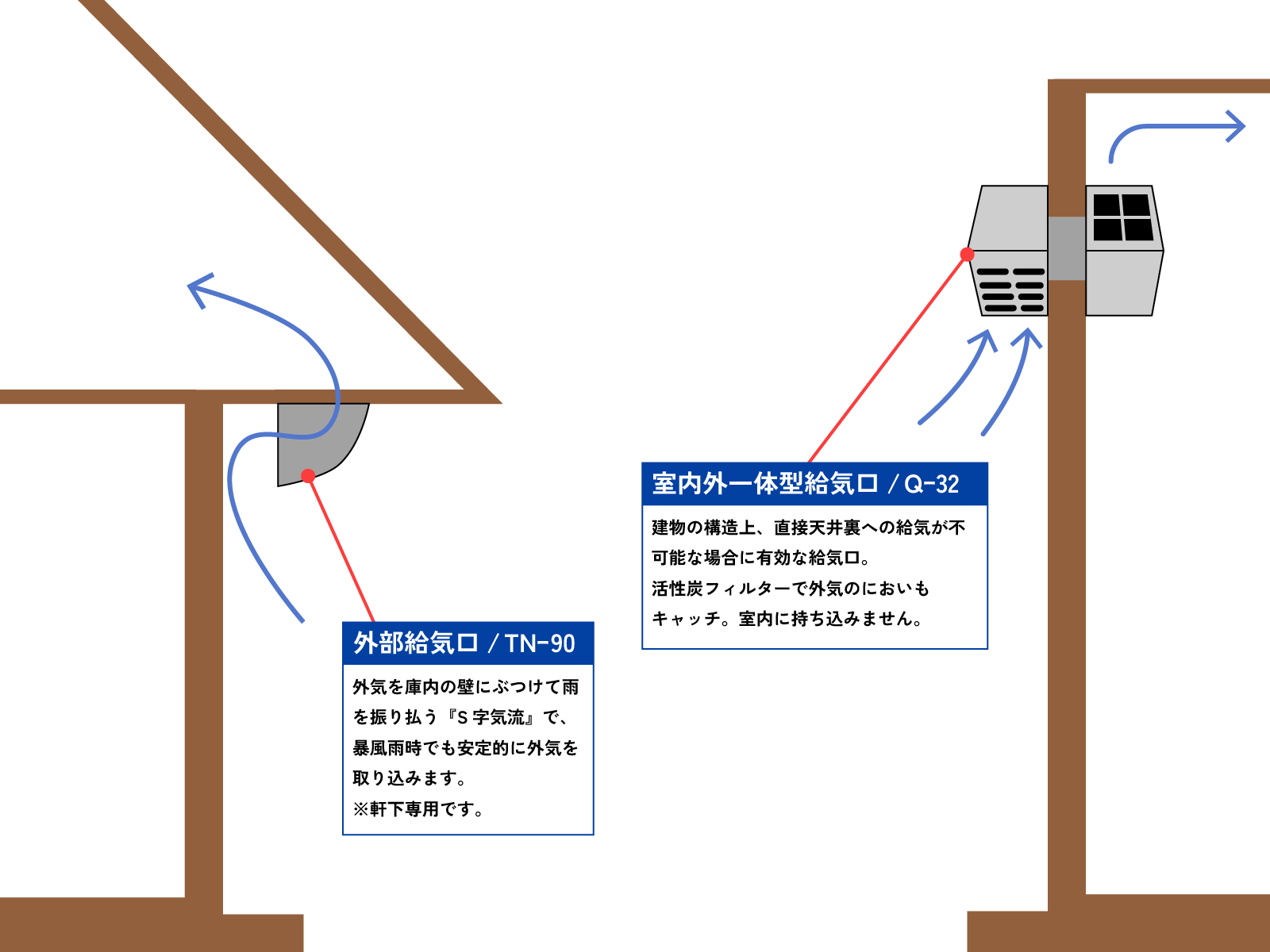

設置イメージ


設置例






FAQ / よくある質問
給気口に関する質問
- Qフィルターの清掃や交換は自分で行えますか?交換の目安は?
- A
はい、お客様自身で簡単にメンテナンス可能です。特別な工具は必要ありません。
清掃目安: 都市部では年1回、郊外では3年に1回程度、掃除機などで付着した汚れを取り除いてください。
交換目安: フィルターに破れや穴が開かない限り、長期間継続してご使用いただけます。

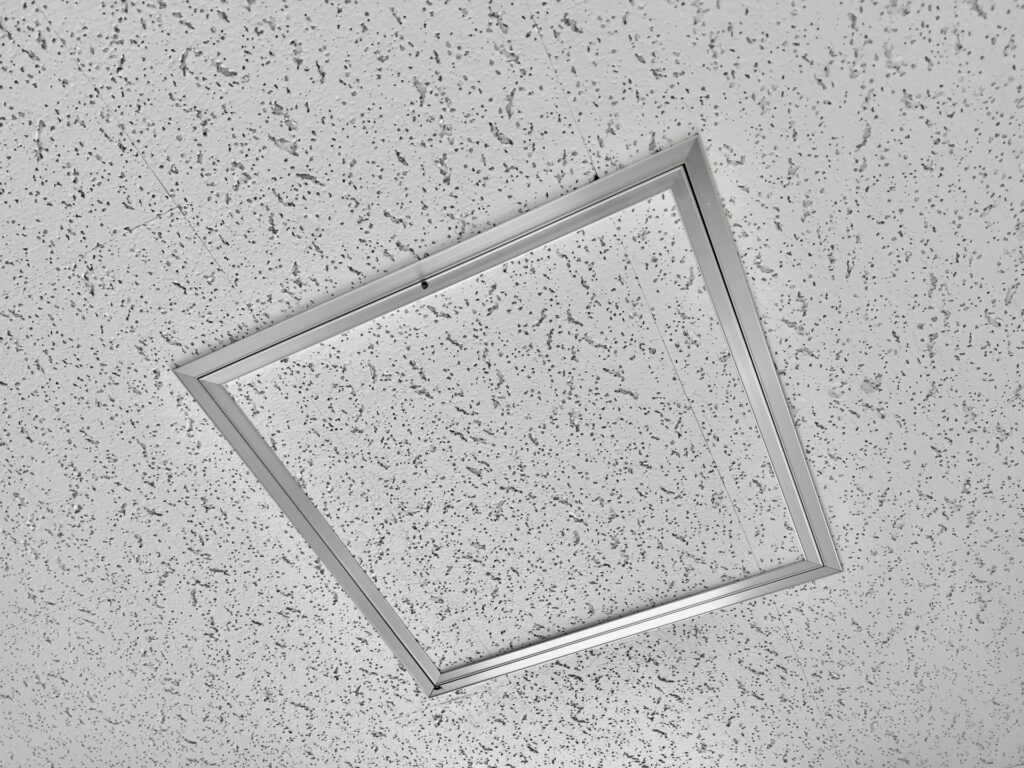

- Q古い換気口から付け替える際、既存の壁穴や点検枠をそのまま利用できますか?
- A
基本的に、開口寸法が合っていれば設置可能です。
点検枠付給気口: 「T-45(45cm角)」と「T-60(60cm角)」の2サイズを展開しており、多くの物件に対応します。既存の枠がある場合は、寸法を確認のうえ、必要に応じて枠を取り外して設置してください。
その他の製品では、既存の開口径(φ100やφ150など)に適合するモデルを選定いただくことで、スムーズな付け替えが可能です。
給気フードに関する質問
- Q台風などの際、雨水の吹き込みや騒音の心配はありませんか?
- A

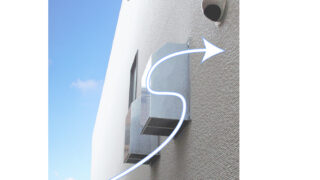

クリエの外部給気フードは、独自の「S字気流構造」を採用しています。

内部のルーバーが空気の流れを複雑に変化させることで、雨水を遠心力で壁面にぶつけ、屋内への浸入を物理的にブロックします。荒天時でも、雨水の浸入を抑えながら安定した換気を維持できるのが大きな特徴です。
- Q火災時の延焼を防ぐ「防火ダンパー付」モデルはありますか?後付けは可能ですか?
- A
防火ダンパーはお取り寄せとなりますが、対応可能です。
後付けに関しては、設置環境や既存製品の型式によって可否が異なります。現場の状況を確認させていただきますので、まずは一度弊社までお気軽にご相談ください。
- Q防火ダンパーの設置は必要ですか?
- A
建築基準法により、「延焼のおそれがある部分」の外壁開口部に設置する場合は、防火ダンパーの付いたモデルを選択いただく必要があります。
設置の基準 法令に基づき、防火区画を貫通するダクトや、一定の開口面積を持つ換気設備には防火設備の設置が義務付けられています。特に隣地境界線に近い場所や、延焼のおそれがある範囲での設置にはご注意ください。 選定と施工 開口サイズに適合するダンパーを選定し、建築基準法および各自治体の条例に則った正しい位置・方法で取り付けてください。 防火区画の処理 壁や天井の防火区画を貫通させる場合は、法令に従い適切な埋め戻しや処理を行う必要があります。 ※現場の法規判断については、設計担当者様や管轄の消防署へご確認いただくことを推奨いたします。
- Q冬場、給気口本体や周囲の壁が結露してカビることはありませんか?
- A
給気フード本体は耐食性に優れたステンレス製ですが、温度差による結露を防ぐための対策を推奨しています。
外気を取り入れる屋根裏の金属部分には、断熱処理(断熱材の巻き付けなど)を行っていただくことで、より安心して長くご使用いただけます。
- Q建物の構造上、直接天井裏に給気出来ません。
- A
天井裏にスペースがあれば、壁に直接取り付ける形になりますが、構造上それが難しい場合は、室内の壁に取り付ける方法もございます。

詳細スペック
点検枠付給気口
| 型式 | T-45 | T-60 |
|---|---|---|
| 外形寸法(mm) | 465×465ー96(66) | 615×615-96(66) |
| 開口寸法(mm) | 456×456 | 606×606 |
| 通過風量(㎥/h) ※静圧40Paの場合 | 1000 | 1400 |
| 材質 | SPCC(鉄) | SPCC(鉄) |
| 製品重量(kg) | 3.2 | 4.4 |
| 標準付属品 | プレフィルター(38メッシュ) | プレフィルター(38メッシュ) |
室内給気口
| 型式 | T-57 | T-55 | TM-58 |
|---|---|---|---|
| 外形寸法(mm) | 550×280-95 | 550×280-45 | Φ400-65H |
| 開口寸法(mm) | 高通気モデル440×200 またはφ200×2 | 440×200 またはφ200×2 | Φ200 |
| 通過風量(㎥/h) ※静圧40Paの場合 | 900 | 900 | 400 |
| 材質 | SPCC(鉄) | SPCC(鉄) | SPCC(鉄) |
| 製品重量(kg) | 3.3 | 2.5 | 1.9 |
| 標準付属品 | プレフィルター(38メッシュ) | プレフィルター(38メッシュ) | プレフィルター(38メッシュ) |
給気フード
| 型式 | TO-15 | TO-35 |
|---|---|---|
| 外形寸法(mm) | 460×580-250 | 960×580-250 |
| 開口寸法(mm) | 340×300 | 840×300 |
| 通過風量(㎥/h) ※静圧40Paの場合 | 1,500 | 3,500 |
| 材質 | SUS304(ステンレス) | SUS304(ステンレス) |
| 製品重量(kg) | 8.4 | 8.4 |
| 標準付属品 | 防虫網(φ0.34/12メッシュ) | 防虫網(φ0.34/12メッシュ) |
給気フード【寒冷地仕様】
| 型式 | TO-15E2 | TO-35E2 | TO-35E4 |
|---|---|---|---|
| 外形寸法(mm) | 460×580-250 | 960×580-250 | 960×580-250 |
| 開口寸法(mm) | 340×300 | 840×300 | 840×300 |
| 通過風量(㎥/h) ※静圧40Paの場合 | 1,500 | 3,500 | 3,500 |
| 材質 | SUS304(ステンレス) | SUS304(ステンレス) | SUS304(ステンレス) |
| 製品重量(kg) | 11.6 | 11.6 | 21.2 |
| 消費電力 | Φ1,200V,2kW | Φ1,200V,2kW | Φ1,200V,4kW |
| 標準付属品 | 防虫網(φ0.34/12メッシュ) | 防虫網(φ0.34/12メッシュ) | 防虫網(φ0.34/12メッシュ) |
外部給気口
| 型式 | TN-90 |
|---|---|
| 外形寸法(mm) | 500×270-190 |
| 開口寸法(mm) | Φ200-2ヶ所 |
| 通過風量(㎥/h) ※静圧40Paの場合 | 900 |
| 材質 | SUS304(ステンレス) |
| 製品重量(kg) | 2.9 |
| 標準付属品 | 防虫網(φ0.34/12メッシュ) |
室内外一体型給気口
| 型式 | Q-32 |
|---|---|
| 外形寸法(mm) | 室外側:320×320×250 室内側:320×320×250 |
| 開口寸法(mm) | φ260~ |
| 通過風量(㎥/h) ※静圧40Paの場合 | 1,000 |
| 材質 | 室外側:ステンレスt1.5 室内側:ガルバ鋼板t1.0 |
| 製品重量(kg) | 9.0 |
| 標準付属品 | ・活性炭フィルター ・スパイラルダクト250mm ※壁の厚みに合わせてカット調整してください |
