給気フード TO-15 / TO-35 ※屋外カバーのみ

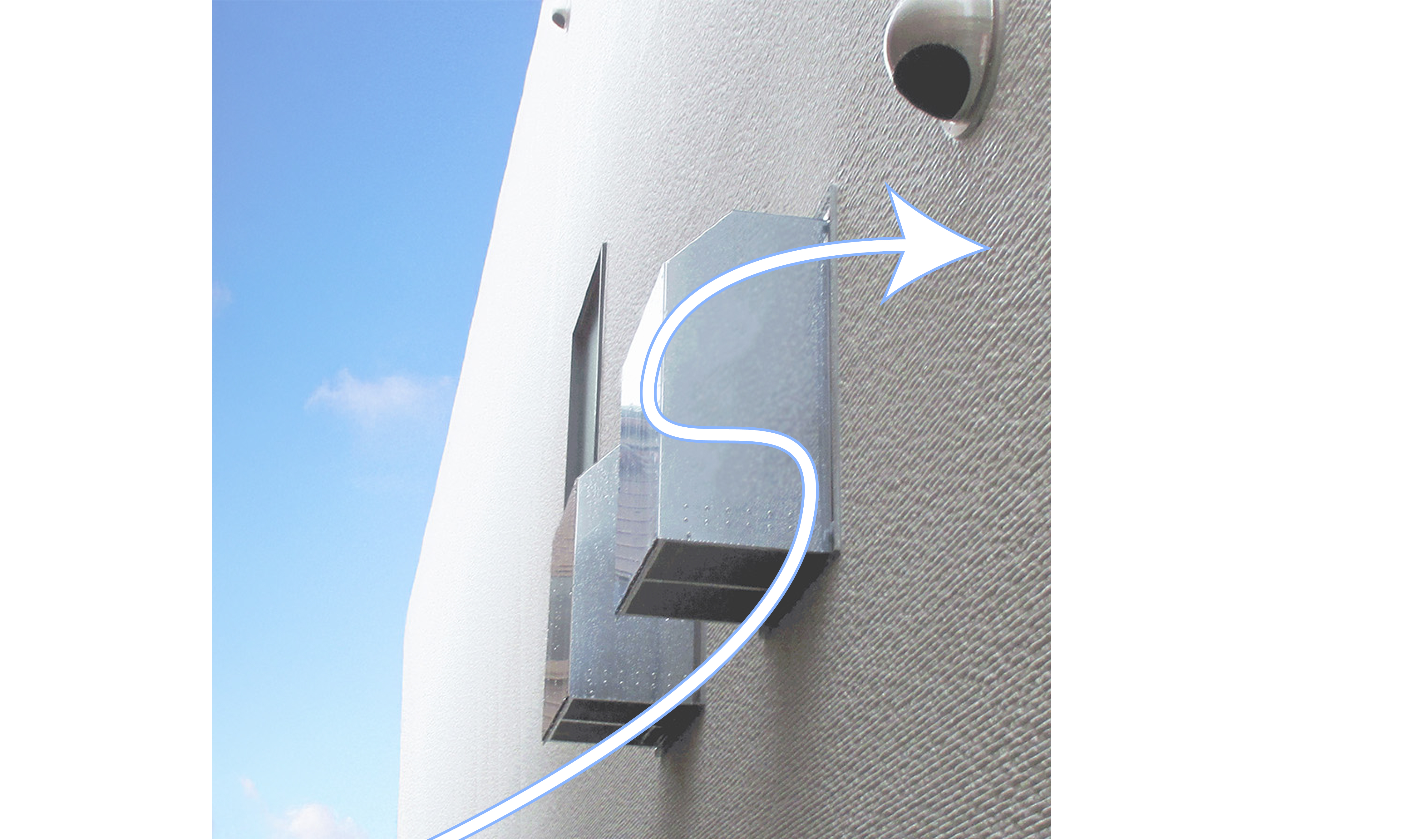

S字気流で安定的に外気を取り込みます
外気を天井裏に取り込み、天井給気口などで室内の給気不足を解消します。空気を壁にぶつけて振り払うので、暴風雨でも安心してご利用いただけます。
※建物の構造上、直接天井裏へ給気出来ない場合、よくある質問をご参照ください。

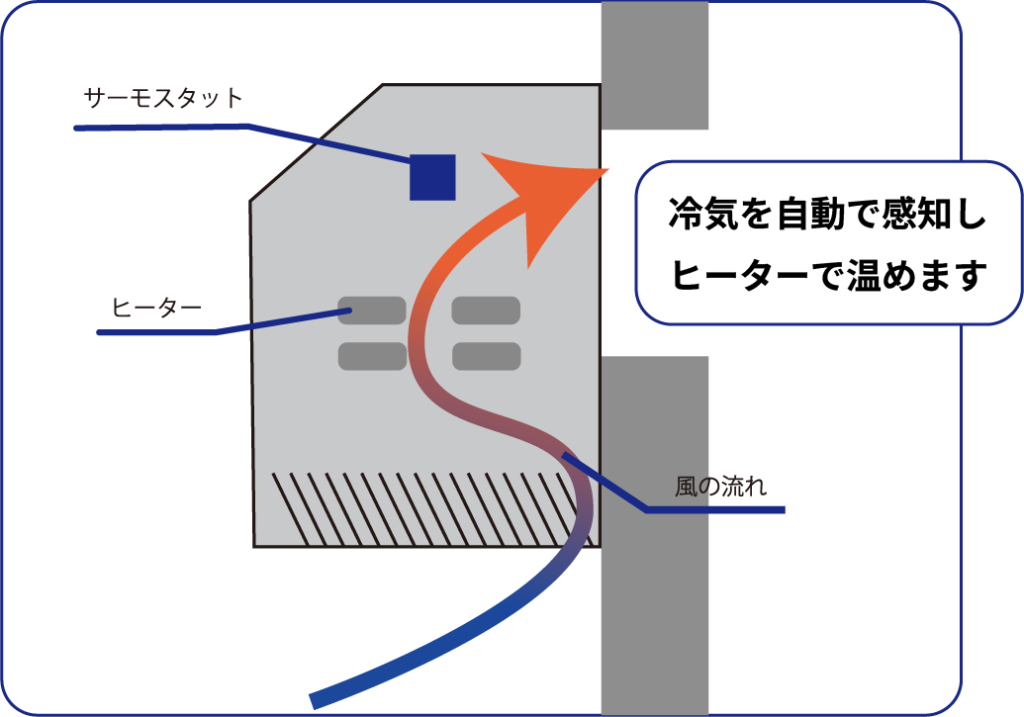

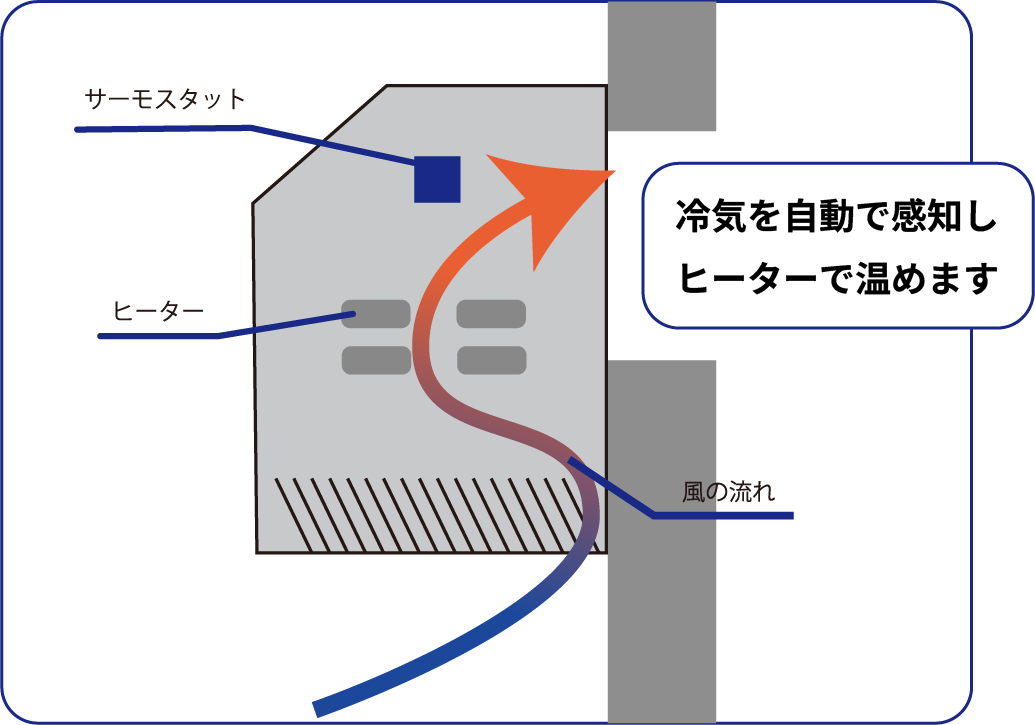

昇温機能付きで寒冷地での利用も可能
外気温度が10℃以下になると作動し20℃以上になると停止します。また、サーモ等に支障が発生し昇温が続く場合には５０℃になると異常停止を行います。（ブレーカー内臓）
製品ラインナップ
給気フード TO-15 / TO-15E2（寒冷地仕様）
給気フード TO-35 / TO-35E2（寒冷地仕様）
空気の取り込みに影響が考えられる場所(例：エアコンの室外機、トイレ等からの排気口等) 付近への設置は なるべく避けてください。
軒下給気口 TN-90 ※屋外カバーのみ

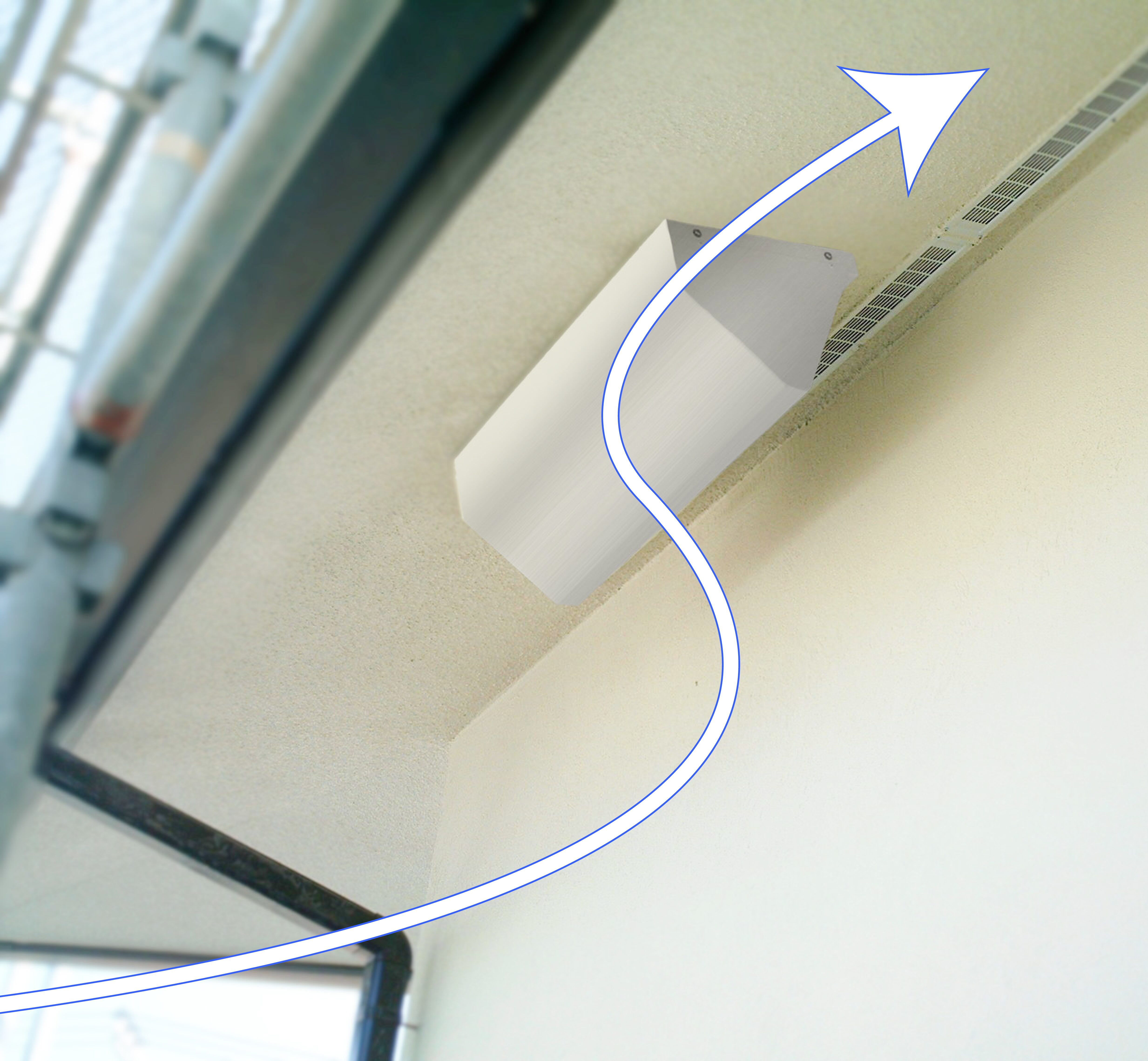

S字気流で安定的に外気を取り込みます
外気を軒下から天井裏へ取り入れ、天井給気口などから室内に空気のが流れを作り給気不足を解消します。
※外部給気口を設ける場合、冷暖房の室外機及び排気口の近くは避けてください。
製品詳細

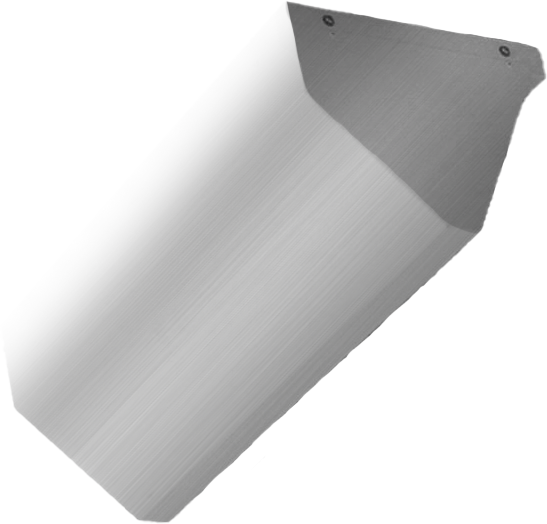

TN-90
よくあるご質問（FAQ）
- Q天井裏がない場合でも、外部給気フードは取り付けられますか？
- A
はい、取り付け可能です。

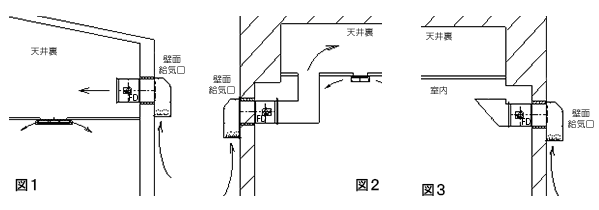

天井裏にスペースがあれば、壁に直接取り付ける形（図1）になりますが、構造上それが難しい場合は、室内の壁に取り付ける方法もあります（図2・図3）。
その際、冷たい外気が直接足元に流れ込まないよう、風の流れを工夫する必要があります。
- Q外部給気フードの室内側には、何を取り付ければいいですか？
- A
室内側の設備は、設置場所ごとに異なります。
外部給気フード（TO-15）は、外側のカバー部分のみの販売です。
室内側の施工内容は、現場の環境や用途によって変わるため、具体的な仕様はお答えできません。
「チャンバー（風圧を整える装置）」や「防火ダンパー」を設置したい場合は、設計事務所や設備業者の方にご相談ください。
- Q雨や風が強い日でも、しっかり空気を取り入れられますか？
- A
はい、大丈夫です。
通常の壁面換気口は、荒れた天候では雨風が入りやすくなりますが、クリエの外部給気フードは違います。
内部に工夫されたルーバー（板）が、空気の流れをS字に変えることで遠心力を発生させ、雨を壁にぶつけてはじく仕組みです。
この構造により、雨や風が強い日でも、屋内に水を入れずにしっかり空気を取り入れることができます。
- Q防火ダンパーは必要ですか？
- A
建築基準法で「延焼のおそれがある部分」に取り付ける場合は必要です。
開口面積が100cm²以上ある場合、防火ダンパーの設置が義務付けられています。
設置の際は、開口サイズに合ったダンパーを選び、壁の内側に取り付けてください。
また、防火区画の処理についても建築基準法に従って対応が必要です。
- Q通過風速はどれくらいが適切ですか？
- A
4m/sまでが目安です。
TO型の外部給気フードは、風速4m/sまでなら雨を吸い込むことがありません。
実際に壁を通すときは、風速が4.5m/sになるように設計されています。なお、一般的な無加工フードは2.5m/sが限界なので、TO型は約1.6倍の風量を取り入れられる高性能な製品です
- Q給気口の「処理風量」表示は差圧いくつの場合の数字ですか？
- A
差圧40Pa時の処理風量です。パンフレット記載の性能曲線図をご参照ください。
※差圧40Paの詳しい説明は、ブログ「【いいくうき！】11月9日は、換気の日。」をご覧ください。
