外部給気フード（屋外カバーのみ）
外部給気フードは、新鮮な外気を屋内に取り入れるための外部フードです。

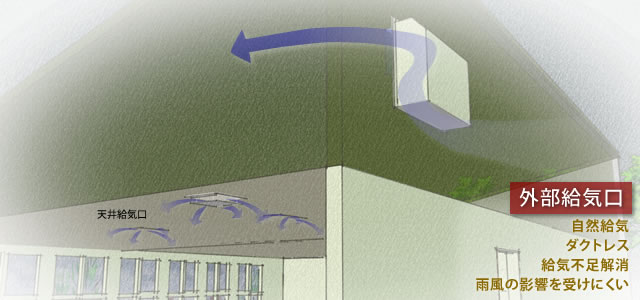

遠心力を利用し外気を壁面にぶつけて雨を振り払います。そうすることで、S字気流で天井内へ外気を安定的に取り込むことが可能になり、通過風速は、無細工の外部フードの約1.6倍もの外気を取り入れることができます。
通常は、天井裏の壁面に設置し天井給気口に空気を送ります。建物の構造上、直接天井裏へ通気できない場合は、室内の壁面に設置することも可能ですが、局所冷却が起きないよう設置の際に注意が必要です。
オールステンレス仕様で雨風による錆び・劣化を防ぎます。
一台で大容量の外気を効率よく取り込むことができるので、大容量の給気が必要な箇所にも最適です。
| 型式 | TO-15 | TO-15E2 (寒冷地仕様) |
TO-35 | TO-35E2 (寒冷地仕様) |
TO-35E4 (寒冷地仕様) |
|---|---|---|---|---|---|
 |
 |
||||
| 外形寸法（mm） | 460×580×250 | 960×580×250 | |||
| 開口寸法（mm） | 340×300 | 840×300 | |||
| 処理風量（m3/h） (静圧40Paの場合) |
1,500 | 3,500 | |||
| 本体材質 | ステンレス | ||||
| 製品重量（kg） | 8.4 | 11.6 | 15.4 | 18.6 | 21.2 |
| 消費電力 | – | Φ1,200V,2kW | – | Φ1,200V, 2kW | Φ1,200V, 4kW |
| 定価（税抜） | 84,000円 | 186,000円 | 109,000円 | 224,000円 受注生産 |
284,000円 受注生産 |
| 通販価格（税抜） | 74,400円 | 158,100円 | 92,650円 | 190,400円 | 241,400円 |
| オンラインストアで購入 | オンラインストアで購入 | ||||
| 標準附属品 | 防虫網 | ||||
※空気の取り込みに影響が考えられる場所(例：エアコンの室外機、トイレ等からの排気口等) 付近への設置は なるべく避けてください。
※外部カバーのみの製品です。内側（室内側）にチャンバー、防火ダンパー等を付けたいというご要望がありましたら、設計事務所様、設備業者様等にご相談ください。
※性能曲線をご覧になりたい場合は、技術資料「給気口パンフレット」をご覧ください。
【昇温度表】外部給気フード（昇温仕様を設置時）
| 流入量（CMH) | E2 昇温度（温度差） | E4 昇温度（温度差） |
| 1000 | 6℃ up | 12℃ up |
| 1500 | 4℃ up | 8℃ up |
| 3500 | 1.7℃ up | 3.4℃ up |

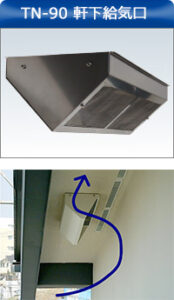

軒下給気口（屋外カバーのみ）
軒下給気口は、外気を天井内へ取り込みます。天井内を空気溜まりとして給気を行うためには、天井内の外気取り込みが不可欠です。
| 型式 | TN-90 |
|---|---|
| 外形寸法（mm） | 500×270×190 |
| 開口寸法（mm） | Φ200-2ヶ所 |
| 処理風量（m3/h） (静圧40Paの場合) |
900 |
| 本体 | SUS304 t1.0 |
| 製品重量（kg） | 2.9 |
| 定価（税抜） | 34,000円 |
| 標準附属品 | 防虫網 |
